保護氣體的作用：
激光焊接機廠(chǎng)家在激光焊接中，保護氣體會(huì )影響焊縫成型、焊縫質(zhì)量、焊縫熔深及熔寬，極大多數情況下，吹入保護氣體會(huì )對焊縫產(chǎn)生積極的影響作用，但是也可能會(huì )帶來(lái)不利的作用。
積極作用：
1）正確的吹入保護氣體會(huì )有效保護焊縫熔池減少甚至避免被氧化；
2）正確的吹入保護氣體可以有效減小焊接過(guò)程中產(chǎn)生的飛濺；
3）正確的吹入保護氣體可以促使焊縫熔池凝固時(shí)均勻鋪展，使得焊縫成型均勻美觀(guān)；
4）正確的吹入保護氣體可以有效減小金屬蒸汽羽或者等離子云對激光的屏蔽作用，增大激光的有效利用率；
5）正確的吹入保護氣體可以有效減少焊縫氣孔。
只要氣體種類(lèi)、氣體流量、吹入方式選擇正確，完全可以獲得理想的效果。
但是不正確的保護氣體使用方式也會(huì )給焊接帶來(lái)不利的影響：
1）不正確的吹入保護氣體可能會(huì )導致焊縫變差：
①選擇錯誤的氣體種類(lèi)可能會(huì )導致焊縫產(chǎn)生裂紋，也可能會(huì )導致焊縫力學(xué)性能降低；
②選擇錯誤的氣體吹入流量可能會(huì )導致焊縫氧化更嚴重（無(wú)論是流量過(guò)大還是過(guò)?。?，也可能導致焊縫熔池金屬被外力干擾嚴重造成焊縫塌陷或者成型不均勻；
③選擇錯誤的氣體吹入方式會(huì )導致焊縫達不到保護效果甚至基本無(wú)保護效果或者對焊縫成型產(chǎn)生消極影響；
2）吹入保護氣體會(huì )對焊縫熔深產(chǎn)生一定影響，尤其的是薄板焊接時(shí)，會(huì )減小焊縫熔深。
保護氣體的種類(lèi)：
常用的激光焊接保護氣體主要有N2、Ar、He，其物化性質(zhì)各有差異，也因此對焊縫的作用效果也各不相同。
氮氣N2
N2的電離能適中，比Ar的高，比He的低，在激光作用下電離程度一般，可以較好的減小等離子體云的形成，從而增大激光的有效利用率。氮在一定溫度下可以與鋁合金、碳鋼發(fā)生化學(xué)反應，產(chǎn)生氮化物，會(huì )提高焊縫脆性，韌性降低，對焊縫接頭的力學(xué)性能會(huì )產(chǎn)生較大的不利影響，所以不建議使用氮氣對鋁合金和碳鋼焊縫進(jìn)行保護。
而氮與不銹鋼發(fā)生化學(xué)反應產(chǎn)生的氮化物可以提高焊縫接頭的強度，會(huì )有利于焊縫的力學(xué)性能提高，所以在焊接不銹鋼時(shí)可以使用氮氣作為保護氣體。
氬氣Ar
Ar的電離能相對低，在激光作用下電離程度較高，不利于控制等離子體云的形成，會(huì )對激光的有效利用率產(chǎn)生一定的影響，但是Ar活性非常低，很難與常見(jiàn)金屬發(fā)生化學(xué)反應，而且Ar成本不高，除此之外，Ar的密度較大，有利于下沉至焊縫熔池上方，可以更好的保護焊縫熔池，因此可以作為常規保護氣體使用。
氦氣He
He的電離能高，在激光作用下電離程度很低，可以很好的控制等離子體云的形成，激光可以很好的作用于金屬，而且He活性非常低，基本不與金屬發(fā)生化學(xué)反應，是很好的焊縫保護氣體，但是He的成本太高，一般大批量生產(chǎn)型產(chǎn)品不會(huì )使用該氣體，He一般用于科學(xué)研究或者附加值非常高的產(chǎn)品。
保護氣體的吹入方式
保護氣體的吹入方式目前主要有兩種：一種是旁軸側吹保護氣體，如圖1所示；另一種是同軸保護氣體，如圖2所示。

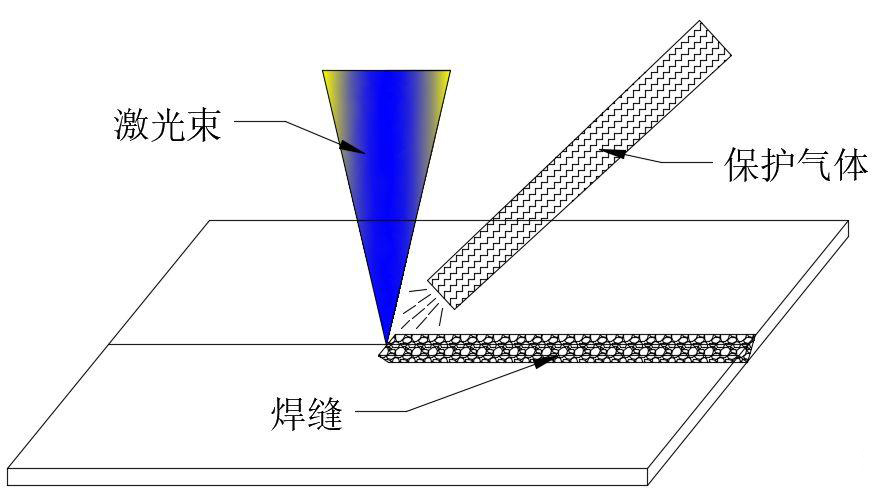

圖1 旁軸側吹保護氣體

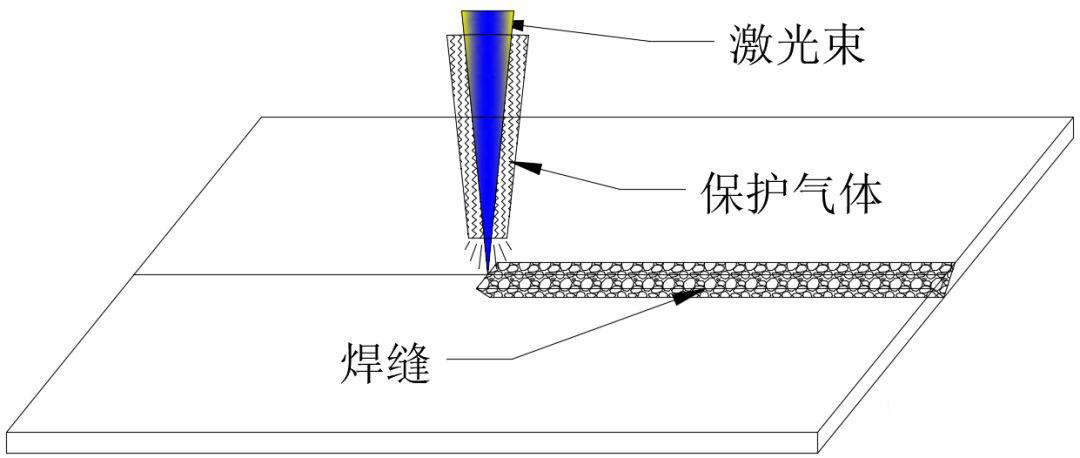

圖2 同軸保護氣體
兩種吹入方式具體該怎么選擇是多方面綜合考慮的，一般情況下建議采用側吹保護氣體的方式。
保護氣體吹入方式選擇原則
首先需要明確的是，所謂的焊縫被“氧化”僅是一種俗稱(chēng)，理論上是指焊縫與空氣中有害成分發(fā)生化學(xué)反應導致焊縫質(zhì)量變差，常見(jiàn)是焊縫金屬在一定溫度下與空氣中的氧、氮、氫等發(fā)生化學(xué)反應。
防止焊縫被“氧化”就是減少或者避免這類(lèi)有害成分與高溫狀態(tài)下的焊縫金屬接觸，這種高溫狀態(tài)不僅僅是熔化的熔池金屬，而是從焊縫金屬被熔化時(shí)一直到熔池金屬凝固并且其溫度降低至一定溫度以下整個(gè)時(shí)間段過(guò)程。
舉例
比如說(shuō)鈦合金焊接，當溫度在300℃以上時(shí)能快速吸氫，450℃以上時(shí)能快速吸氧，600℃以上時(shí)能快速吸氮，所以鈦合金焊縫在凝固后并且溫度降低至300℃以下這個(gè)階段內均需受到有效的保護效果，否則就會(huì )被“氧化”。
從上述描述不難明白，吹入的保護氣體不僅僅需要適時(shí)對焊縫熔池進(jìn)行保護，還需要對已經(jīng)焊接過(guò)的剛剛凝固的區域進(jìn)行保護，所以一般均采用圖1所示的旁軸側吹保護氣體，因為這種方式的保護方式相對于圖2中的同軸保護方式的保護范圍更廣泛，尤其是對焊縫剛剛凝固的區域有較好的保護。
旁軸側吹對于工程應用來(lái)說(shuō)，不是所有的產(chǎn)品都能夠采用旁軸側吹保護氣體的方式，對于某些具體的產(chǎn)品，只能采用同軸保護氣體，具體需要從產(chǎn)品結構以及接頭形式進(jìn)行有針對性的選擇。
具體保護氣體吹入方式的選擇
1）直線(xiàn)焊縫
如圖3所示，產(chǎn)品的焊縫形狀為直線(xiàn)狀，接頭形式為對接接頭、搭接接頭、陰角角縫接頭或者疊焊接頭均可，此類(lèi)型的產(chǎn)品均是采用圖1所示的旁軸側吹保護氣體方式為佳

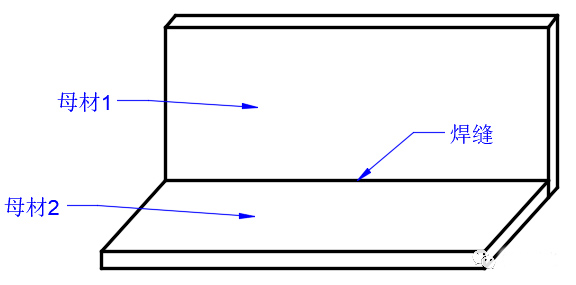

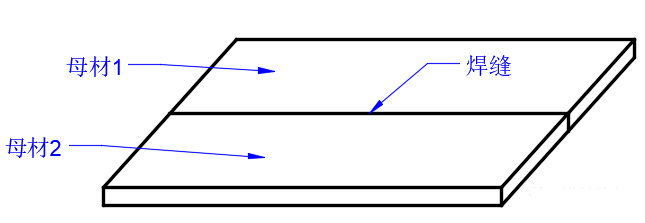

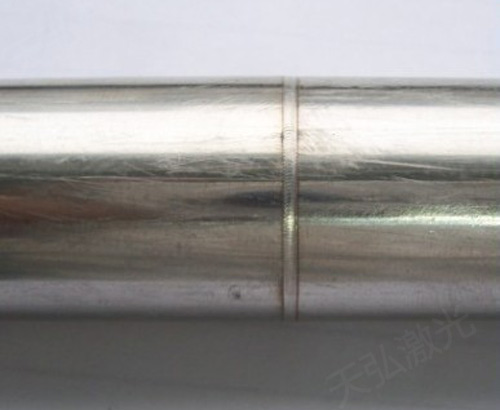

圖3 直線(xiàn)狀焊縫
2）平面封閉圖形焊縫

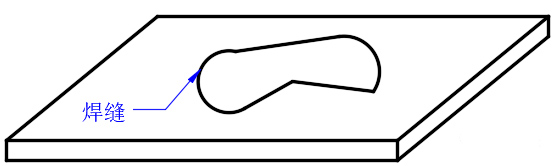

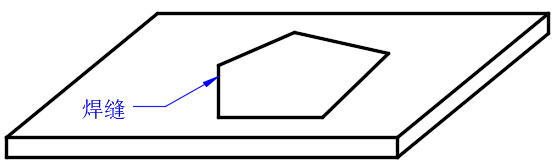

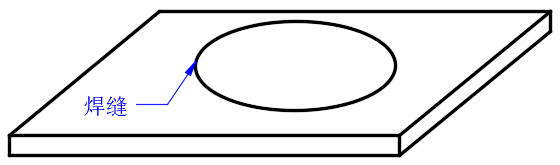

如圖4所示，產(chǎn)品的焊縫形狀為平面圓周狀、平面多邊形狀、平面多段線(xiàn)狀等封閉型圖形，接頭形式為對接接頭、搭接接頭、疊焊接頭等均可，此類(lèi)型產(chǎn)品均是采用圖2所示的同軸保護氣體方式為佳。
保護氣體的選用直接影響到焊接生產(chǎn)的質(zhì)量、效率及成本，但由于焊接材質(zhì)的多樣性，在實(shí)際焊接過(guò)程中，焊接氣體的選用也比較復雜，需要綜合考慮焊接材質(zhì)、焊接方法、焊接位置，以及要求的焊接效果，通過(guò)焊接測試才能選擇更適合的焊接氣體，達到更佳的焊接結果。
